一、產品概述

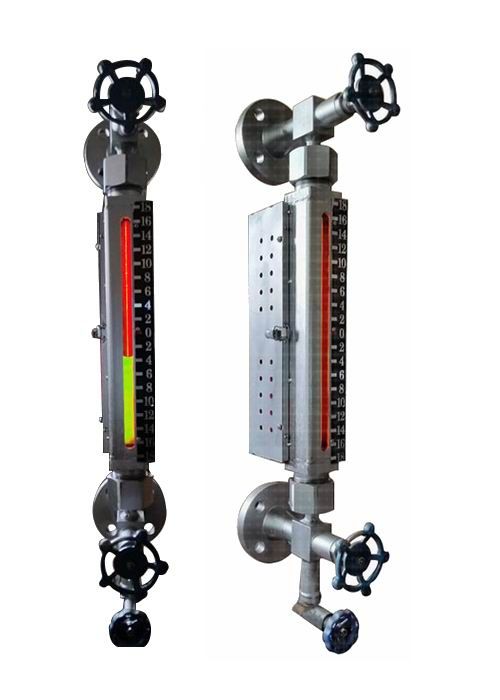

G系列石英管液位計是一種直讀式測量儀表,主要適用于工業生產過程中各種罐、塔、槽等壓力容器內介質液位高度的測量。石英管雙色水位計采用lED光源,可在遠距離觀測液位,克服了單色液位計在滿水或滿汽時無法分辨,以致造成嚴重事故的缺點。石英管液位計還能勝任各類高溫、高壓和各種特殊條件下的液位測量。
二、工作原理
石英管液位計是通過法蘭與容器構成一個連通器,當容器內液位變化時,液位計內液面也同時同步變化,由于紅、綠光線在汽、液中有不同的折射和反射特性,從而觀測出液位的實際高度。
上閥和下閥除手動全開和全閉外,下閥體內部裝有保險鋼珠一枚,當石英管因意外事故突然破碎時,保險鋼珠在容器內壓力作用下(不小于0.2MPa),可迅速切斷容器內液體部分與儀表的流通管道,防止容器內的液體噴射和繼續外流,以保證人身和設備安全。
在液位計的下端裝有一個排污閥,打開時可以取樣或檢修時放出石英管內剩余液體或清洗石英管。
三、特點
1.直觀、連續、無盲區。
2.選用LED光源,二色顯示,汽紅、水綠,界面清晰。
3.液側有安全球保護。
4.不易掛垢。
5.維修方便。
四、技術參數
1.工作壓力:1.6、2.5、4.0、6.3
2.聯接:法蘭聯接
3.中心距:300~2000mm用戶自定
4.溫度≤300℃
